視覺檢測項

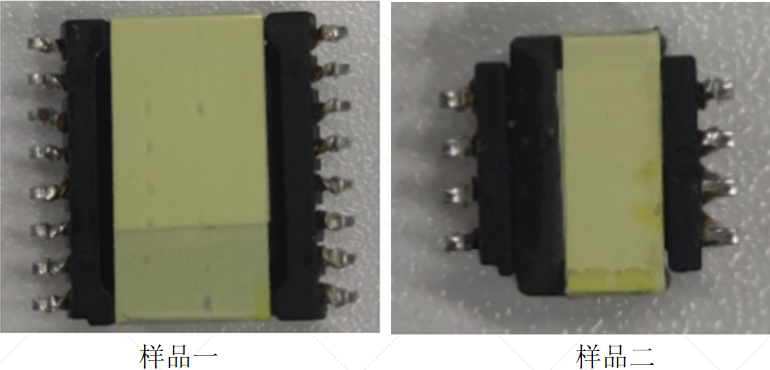

測量項目：連接器底部針腳的平面度

精度要求：平面度重復性0.01mm

注：需圖像清晰可見

安裝方式：水平安裝

運動方式：相機固定，產品水平運動

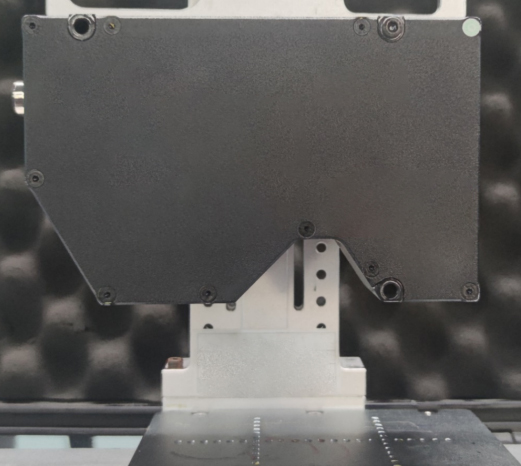

3D效果圖：

一、平面度測量

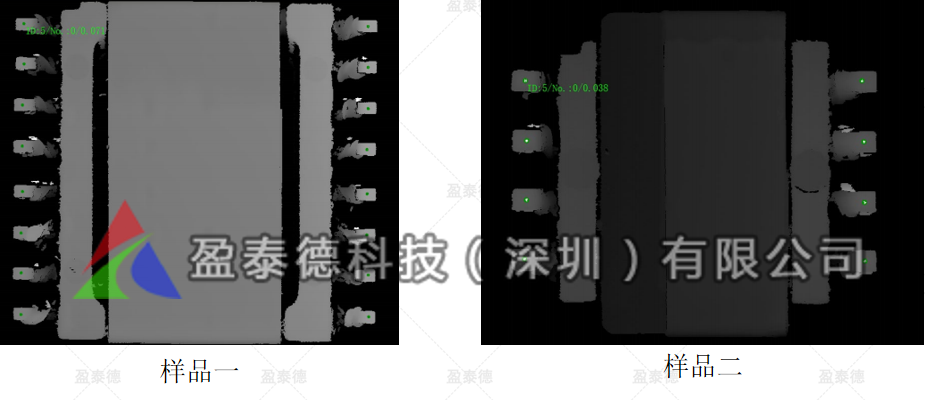

測量原理：在樣品的底面針腳平面上選取測量點，進行平面度測量。樣品一取16個點，樣品二取8個點。

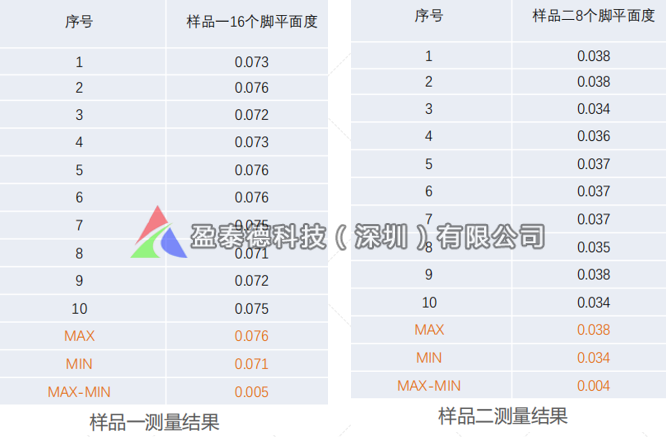

一、平面度測量結果

單位：mm

數據說明：樣品一為16個針腳，測量取點為16個點，平面度測量結果重復性為0.005mm。

樣品二為8個針腳，測量 取點為8個，點平面度測結果量重復性為0.004mm。測量結果符合精度要求。

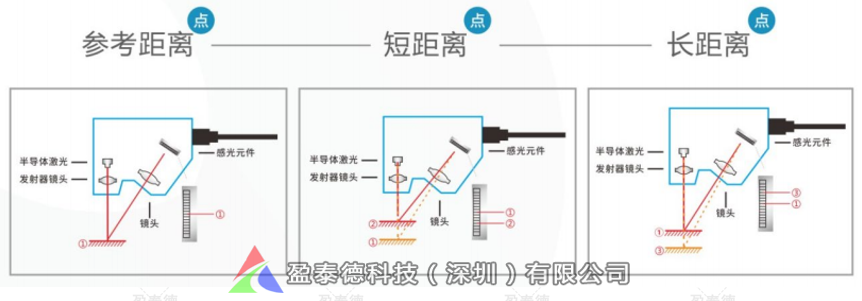

如上圖所示，半導體激光向目標發出光束。鏡頭聚集目標反射的光線并在 感光元件上形成圖像。光點在感光元件上的位置根據目標的距離而變化。 系統對該變化進行估算并轉換為目標位置的測量結果。
