鋰離子電池卷繞是關鍵工藝過程。一般情況下，將正負極片、隔膜、正負極耳、保護膠帶、終止膠帶等物料固定在各自放料軸上，設備經過自動放卷，自動糾偏定位完成正負極耳的焊接、保護膠帶的貼覆、電芯卷繞、貼終止膠及下料到輸送帶等動作。
最終，電芯在卷繞過程中一次性完成，減少裝配過程中的人為干預，減少極片過程損傷，能夠提高電芯裝配質量。
因此，鋰離子電池卷繞過程需要大量的檢測，確保產品質量，主要包括：
1、尺寸檢測
下面以一款電芯設計為例，具體說明卷繞電芯的尺寸檢測主要內容。
1.1、電芯外形尺寸
如圖1所示，包括高度A，寬度I，厚度X，膠帶寬度F和位置、G、F’、H，極耳位置B、C、D、E等。這些尺寸可以直接測量，和卷繞工藝以及設備精度相關。
圖1 卷繞電芯外形尺寸示意圖
1.2、極片相對位置

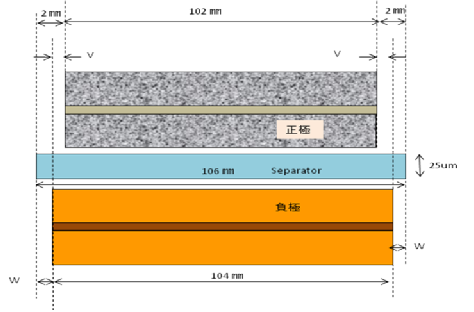

電芯卷繞時，為了防止正極擴散過來的鋰離子在負極有對應場所接納嵌入晶格，負極必須全部包裹正極，并有一定尺寸余量。同時為了避免短路，隔膜必須包裹負極。因此，如圖2所示，卷繞電芯在長度方向必須保證負極具有余量，隔膜包裹負極。極片相對位置非常關鍵，具體參數包括隔膜長度M，以及與負極的相對尺寸J、K等。另外，正負極之間的相對位置L等。這些尺寸受到極片涂布規格、卷繞工藝等影響。

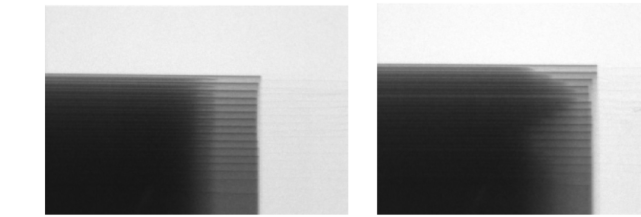

另外，在極片寬度方向上，負極也需要超出正極一定余量V，隔膜超出負極一定余量W。寬度方向的對齊度直接由卷繞工藝精度決定，精度高時，余量尺寸可以更小，電池能量密度更高。但是，電池安全性系數降低，必須確保工藝精度，否則對電池存在巨大安全隱患。卷芯每層極片的對齊度一般采用X-射線全部檢測，如圖3所示，當正負極之間的寬度相對尺寸不滿足要求時設備自動報警剔除不良品。
圖2 卷繞電芯極片相對位置示意圖
圖3 卷芯對齊度X射線檢測（左）正常和（右）不良品圖像
1.3、極片切斷位置和極耳焊接位置

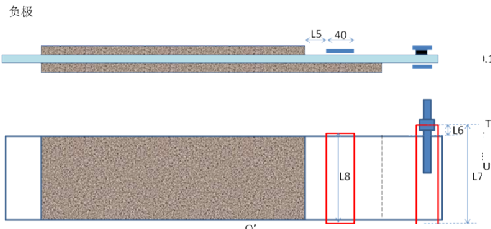

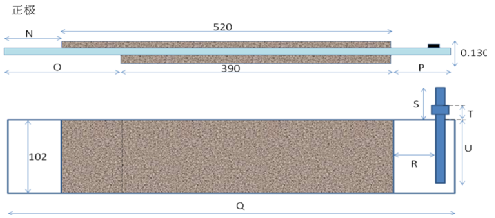

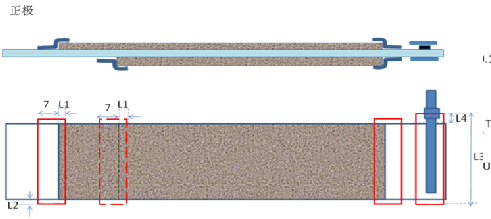

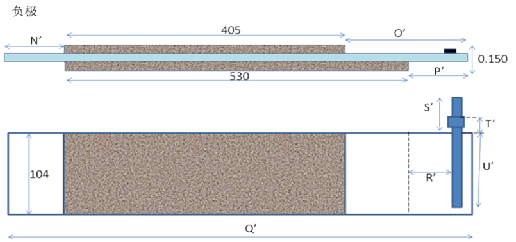

如圖4所示，間隙涂布的極片需要根據電池設計確定對應的極片規格，例如間歇尺寸，A、B兩面的錯位設計等。卷繞時，極片切斷位置正確才能保證極片規格正常，形成正確的卷芯。因此，電芯卷繞時，也需要檢測極片規格是否正常，例如正極參數N、O、P，負極參數N’、O’、P’等。極耳焊接位置是否正確，例如R、S、T等
圖4 極片規格和極耳焊接位置
1.4、貼膠帶位置
如圖5所示，膠帶粘貼主要包括涂層邊緣膠帶，極耳保護膠帶等。確定卷繞工藝時，這些參數同樣需要一一確定。
圖5貼膠帶位置示意圖
2、卷芯質量檢測
一般，極片在加工過程中，對于單面涂層、漏箔等缺陷極片會做出標記，在卷繞時單極片卷曲扔出。但是，仍舊常常出現缺陷極片出現在卷芯中，對卷芯作質量檢測，剔除質量不合格品，能夠進一步確保品質。質量檢測異常主要的原因還是極片加工過程產生的不良品，比如涂布面密度不滿足要求，單面涂層，極片存在膠帶等缺陷。
3、極片切斷毛刺檢測

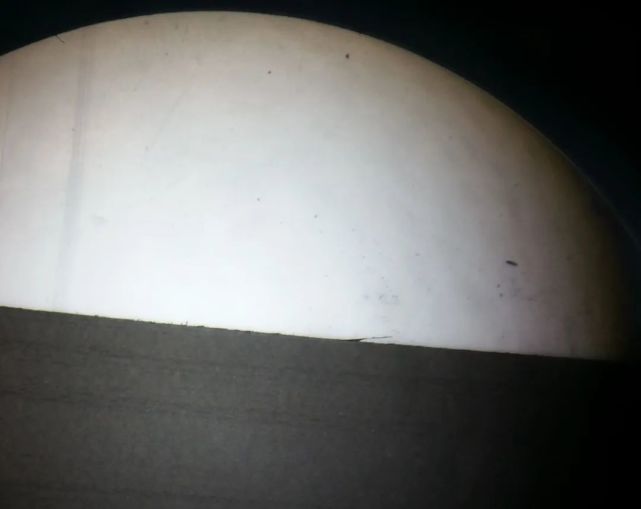

關于毛刺的管控標準，一般毛刺尺寸小于隔膜厚度的一半，但是有些廠家控制要求更加嚴格，毛刺不超出涂層。極片切刀長期使用會出現磨損，影響切斷效果，因此切刀需要進行壽命管理，定期檢測切斷質量，避免毛刺。一般切斷毛刺觀察過程為：取切斷極片，繞在圓筒樣品上，在光學顯微鏡下觀察切斷面，檢測是否存在毛刺，如圖6所示。
圖6 極片切斷毛刺觀察
4、卷芯絕緣耐電壓測試
卷繞之后，裸電芯需要進行熱壓處理，對極片和隔膜整形，使它們更加緊密接觸，降低鋰離子傳輸阻力。在熱壓地同時，往往會對裸電芯進行絕緣耐電壓測試，主要判斷電芯內部是否存在異物顆粒造成短路。金屬異物主要來源于極片切割毛刺、極耳焊接碎屑等。
絕緣耐電壓測試一般采用安規儀，測試時，儀器給電芯加一個電壓，這個電壓持續一段規定的時間，然后檢測其漏電電流量是否保持在規定的范圍內，判斷電芯正負極有無短路。
詳情見《鋰離子電池生產現場異物管控》。
5、極耳焊接檢測
極耳的焊接效果直接影響電池性能，極耳焊接不良時分為虛焊或者過焊，無論虛焊還是過焊都會導致電池內阻增大，甚至無法充放電，致使電池出現嚴重的質量問題。一般現有技術對極耳焊接質量進行檢測的方法有：電阻測試法、拉力測試法等。其中，電阻測試法測量焊接點的電阻，然而靜態的內阻只要有一點實焊就能檢測過關，其缺點是不能保證焊接力達到要求；而拉力測試法中的拉力測試由于是破壞性測試，要報廢樣品，而且只能抽檢采用拉伸試驗機。
6、卷芯內部其它缺陷檢測
卷繞是鋰離子電池制造過程中的關鍵工藝，它將正，負極極片和隔膜組裝在一起，如果出現不良品，整個卷芯包括的正負極極片和隔膜都浪費了，良品率對電池制造成本影響比較大，而且影響電池性能和安全性。

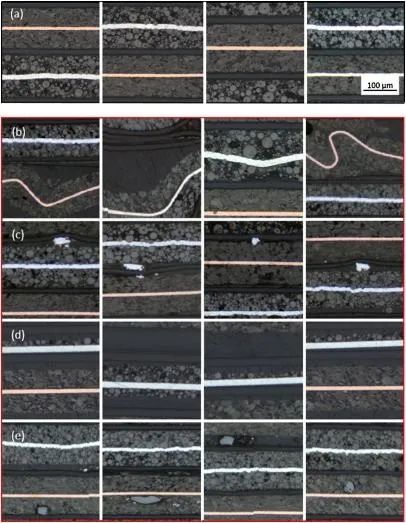

一般地，常見卷芯內部缺陷圖譜如下圖所示，每張圖譜里面都包含正極極片、隔膜和負極極片。
圖1 卷芯內部缺陷圖譜
其中，第一排是正常圖譜，內部沒有缺陷。
第二排三張照片出現極片彎曲變形的情況，這種情況可能是卷繞工藝中張力沒有控制好，極片彎折。這種缺陷會導致電池極片在充放電反復膨脹與收縮時出現大量褶皺，限制容量發揮，可能出現析鋰等問題。
第三排的缺陷是隔膜上存在金屬異物，金屬異物可能是極片制備或轉運過程引入的，比如極片輥壓、裁切等工藝。也可能卷繞工藝極片切斷產生的箔材碎屑。金屬異物會導致電池內部微短路，自放電嚴重，并存在安全隱患。一般檢出方法主要包括電芯絕緣耐電壓測試，高溫老化監測自放電k值判定不合格品。
第四排的問題主要是涂層不均勻，包括兩面厚度不同的陰陽面，單側沒有涂層等。這個缺陷主要是涂布工藝產生的，或者極片制備工藝中出現的涂層脫落。一般極片輥壓，分切工藝都會設置CCD檢測，缺陷極片做好標記，在卷繞工藝裁切剔除不良品。但是，無法100%保證剔除不良品。如果出現這種情況電池容量損失，而且出現正負極容量不匹配導致析鋰等問題。
第五排的缺陷是內部存在粉塵等非金屬異物，這種情況危害雖然沒有金屬異物嚴重，但是也會影響電池性能，尺寸比較大時也可能導致隔膜破解，正負極微短路的情況。

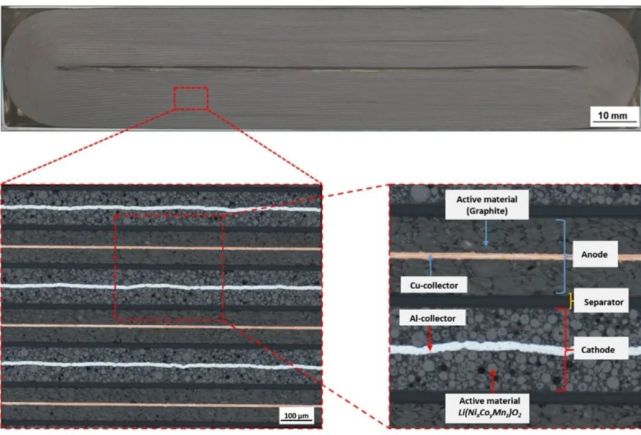

以上圖譜獲取的方法如下：將整個卷芯埋入A、B膠環氧樹脂中，固化保持卷芯內部結構特征。切割截面，并用砂紙打磨，拋光制作樣品，采用掃描電鏡觀察。獲取大量照片，從中找出了這些缺陷圖譜。
圖2 卷芯微結構觀察過程

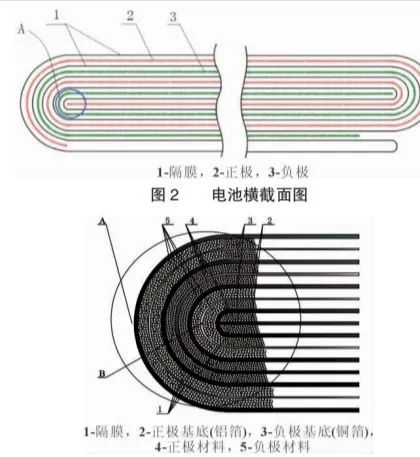

另外，卷繞電芯在拐角處還可能出現極片斷裂的情況，如圖3所示。極片太脆，厚度較大特別容易出現斷裂情況。
